设备简介  该检测系统是哈工大和国外某知名焊接技术研究机构联合研制，用于测试构件受载前后变形场的检测系统。该系统的主要工作原理是，在材料或构件受载变形前后，分别用光学CCD相机集采其表面图像并输入计算机，通过图像相关算法计算获得相应区域的位移场和变形场。该系统既可用来检测小型试验件在力学性能试验过程中的变形过程，又可以检测压力容器、罐体等大型构件在受载服役状态下（例如加压、抽真空、加热等）的变形分布情况。该系统在测试过程中无需提供相干光源，测试位置可达性好，测试过程操作方便，能够实现实时动态测量，无需采取隔震措施，对震动、噪声等干扰不敏感，适用于工业现场环境下的在线实时测试。

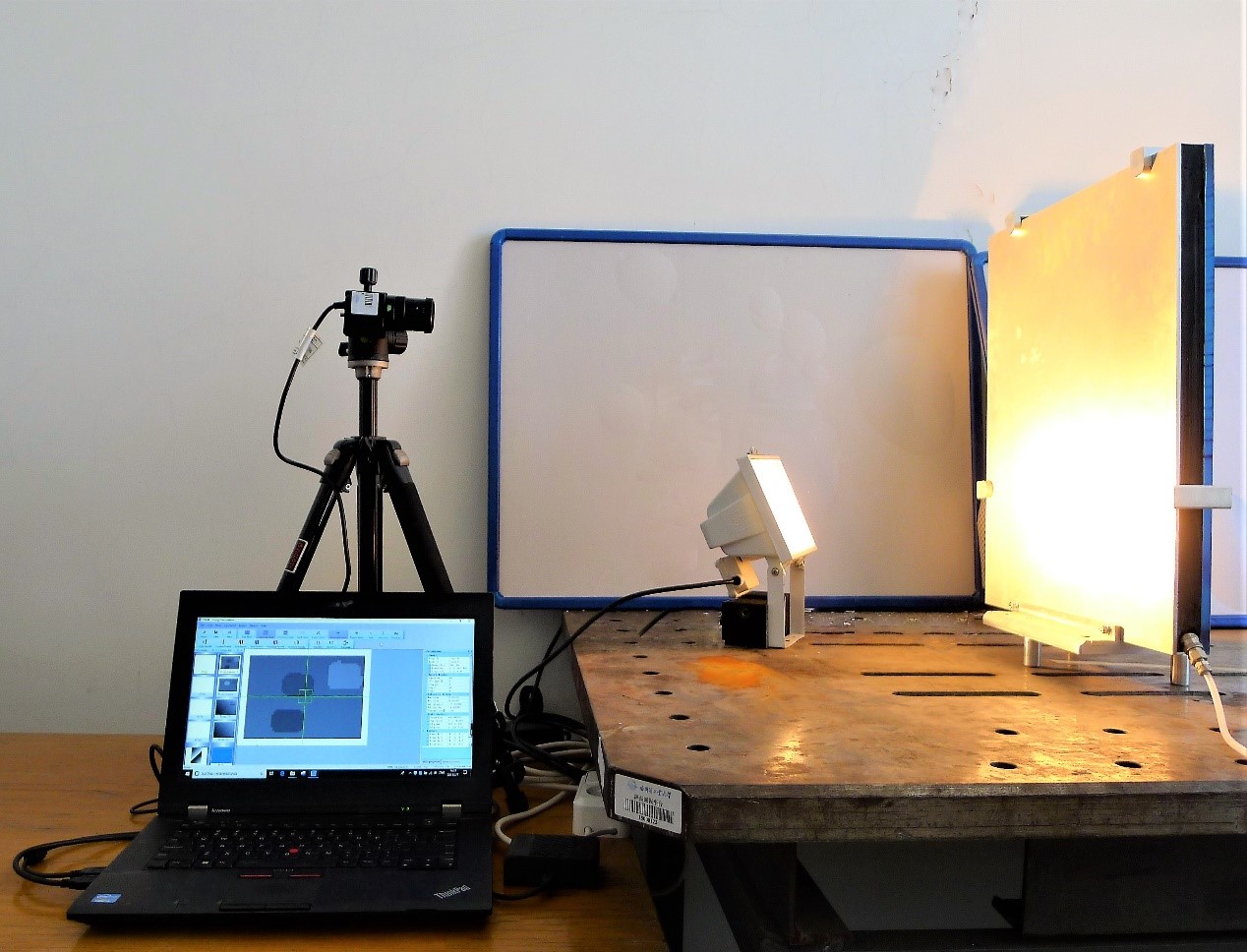

1.光源  2.CCD相机  3.成像镜头  4.图像分析系统  5.支撑架  6.被测构件

技术指标

检测范围：从几微米至几百米均可实现，可根据用户需求定制。

测量参数：位移、距离、角位移、应变（拉伸、压缩、剪切）、泊松比、应力/应变曲线、应变云图（包括u(x,y)，v(x,y)，du(x,y)/dx，du(x,y)/dy）

测量结果输出方式：云图像

应用领域

材料测试：该产品可以取代机械测量设备，例如应变仪和夹式引伸计，而同时满足对测量精度、重复性、全场测量以及超高分辨率应变、旋转和位移测量的最苛刻的要求。

结构测试：可用于测量齿轮、轴承等机械部件，或者大尺寸型材、筒体、罐体等大型机械结构，以及桥梁、隧道、铁路轨道等土木工程结构的变形测量和监测。
