一、适用范围

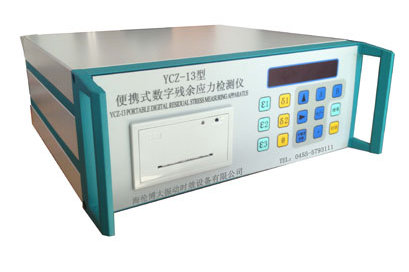

YCZ-13型便携式数字残余应力检测仪主要采用盲孔法进行各种材料和结构的残余应力分析和研究，还可作为在静力强度研究中测量结构及材料任意点变形的应力分析仪器，在机械制造、造船、风电、航空、航天、深海勘测、科研等领域得到了广泛的应用。

该仪器可测试碳钢、不锈钢、钨钛合金等绝大部分金属材料及铜、铝等有色金属材料的应变、应力数值，如果配用相应的传感器，也可以测量非金属类材料的应变、应力值及力、压力、扭矩、位移和温度等物理量。

二、产品简介

1、采用高速单片机作为中央处理机，选用高精度测量放大芯片，测量中无需调零，可直接测出残余应力值的大小及方向，实现了残余应力测量的自动化。

2、测量过程中数码管直接显示因应力释放引起的三个方向的应变值ε1、ε2、ε3和计算后的残余应力值δ1、δ2及主应力方向角度θ，可通过按键切查看。

3、设备采用三方向独立数据采集和计算，多重数据校验设计，并采用数字滤波及硬件滤波等综合抗干扰技术，确保测量数据的准确及稳定。

4、设备自带微型智能打印机，可现场打印出三个方向的释放应变值及计算后的残余应力值δ1、δ2及主应力方向夹角θ。

5、可以根据被测工件的材料设置相应的释放系数A、B值，以及应变片的林敏度系数等参数，以适应不同的工件和应变片。

6、设备标配RS485接口(传输距离≤2000米)，配备相应的上位机软件（需单独购买）可以将该仪器采集的数据在PC机内进行分析处理。

三、主要技术指标与技术参数

1.       应变测量范围：0~±32767με。

2.       分辨率：1με/字。

3.       适用应变片阻值：120Ω±0.5;

4.       供桥电压：直流2.0V，交流纹波小于0.1mv;

5.       基本误差限：≤±0.1%±1με;

6.       稳定性：（在预热30分钟后）

a) 零点漂移：<= ±2με/h;

b) 读数值变化：≤±0.1%+3/h。

c) 温度变化：

温度对零点漂移的变化：≤±1με/℃。

温度对读数值的变化：≤+0.02%F.S/℃。

7.       电阻平衡范围：≥0.5%(应变片灵敏度系数为2.08（可调），使用120Ω应变片)。

8.       显示方式为八位数码管显示SXXXXX.XX(其中5位整数位，2位小数位，S为符号)，

显示应变值时无小数位。

9.       可以根据被测工件的材料随意设置相应的释放参数，其有效设置位数位一位符号位，四位数字位。出厂时释放系数默认为：A=+0.250,B=-0.720。

10.    测量点数：单点测。

11.    本仪器配有一台微型智能打印机。可打印出本仪器的型号，三个方向的应变值及计算后的应力δ1, δ2和角度θ。

12.    本仪器配有一个RS485接口(传输距离≤2000米)，购买相应的软件可以将该仪器采集的数据在PC机内进行分析处理。

13.    电源：交流 50HZ 220V±10%   。

14.    工作环境：

a) 温度：-20~40℃。

b)相对湿度：42%~92%
