在采用盲孔法对各种材料进行残余应力分析和研究时，要求在被测材料上打一个小盲孔，该孔的

深度与位置偏差会直接导致测试结果出现严重偏差甚至完全错误。相关资料及大量研究表明，在

进行盲孔法残余应力测试时既要保证盲孔与应变片的对中精度，还要严格控制打孔的深度，因此

使用手枪钻直接钻孔是无法保证钻孔精度的。目前，市场上现有的打孔装置普遍采用钻杆钻套

结构，三足或四足定位，虽然采用了显微镜定位，但因其结构设计不合理，对中精度不高，调整

范围小，重复定位精度低，深度控制采用定位片，精度非常差，根本不能满足盲孔法应力测试对

盲孔精度的要求，导致已售设备90%以上处于闲置状态，为此我公司独家设计开发了最新的

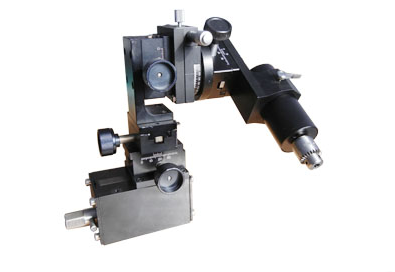

YCZ-13型万能精密钻孔装置。





装置特点：



1、主机架采用原装日本进口全铝合金材质三轴移动平台，采用燕尾槽型齿条齿轮式传动结构，滑动

平顺，无卡滞，移动精度高。

2、三轴均带有高精度刻度尺，移动控制精度可达0.1mm，移动行程可达±21mm，因而大大降低了

对主机安装位置的要求。

3、所有调节旋钮均带有阻尼机构，移动无惯性，无回弹，无爬行，操作准确，操作手感好。

4、整机全部采用模块化设计，可任意组合安装，一台主机即可实现对平面、圆柱面、直角面等工

件进行精确的钻孔。

5、采用强磁底座，对于铁磁性工件可直接吸附在工件上，安装方便快速，解决了安装繁琐的问题，

大大提高了工作效率。

6、配有专用的胶粘底座，对于非铁磁性工件仍可采用传统的胶粘固定方式，粘接方便。

7、配有光学显微放大装置，可保证准确对正应变片中心位置，钻孔中心偏差可控制在

±0.001 mm范围以内。

8、采用一体化微型大功率电机，振动量极小，避免了钻孔振动对钻孔装置稳定性的影响。

9、配备专用DC12V直流电源供电，可以稳定控制打孔速度，解决了切削应变的影响，

保证了测量精度，同时有效保护操作者人身安全。

10、打孔深度可控制在±0.05mm内，为同行业内最高精度，可有效保证测量结果

的准确性。

11、可选配R轴转台，实现360°任意角度打孔，角度调整精度可达0.02°。

装置技术参数：

1.  移动方向：XYZ轴

2.  对中精度：±0.001

3.  孔深控制精度：±0.05

4.  R轴旋转角度：360°（选装）

5.  角度控制精度：0.02（选装）

6.  移动行程：±21mm

7.  旋钮旋转一圈的移动量：18mm

8.  平行度：0.03mm

9.  水平负载：39.2N（4kgf）

10.  垂直负载：19.6N

11.  最高转速：4000r/min

12.  转速调节方式：PWM无极调速

13.  钻头夹持范围：0.3-4mm

14.  微型钻工作电压：DC20-36V

15.  微型钻工作电流：≥1A

16.  光学显微放大倍数：160倍

17.  供电电源：AC220V±10%
